INSTRUKCJA OBSŁUGI KH 4012 FONTAINE INTERIEURE DECORATIVE EN PIERRE NATURELLE KOMPERNASS

Kompernaß Handelsgesellschaft mbH Burgstraße 21 D-44867 Bochum, Niemcy www.kompernass.com E-4575/1 • 26 września 2003 Instrukcja obsługi |

Spis treści . Dane techniczne

7. Uruchomienie .................................................................. 6

8. Wskazówki bezpieczeństwa............................................ 7

9. Zmiana prędkości tłoczenia i ......................................... 7

przepływu wody .................................................................. 7

10. Utrzymanie .................................................................... 8

11.1. Wodoszczelna lampa nie działa ...............................................9 11.2. Pompa wodna nie działa ......................................................... 10 11.3. Inne zakłócenia działania ........................................................ 10 Pompa wodna: Transformator: Żarówka halogenowa: 12 V, 2 W 12 V ~ 1000 mA, 12 VA 12 V/10 W . Użycie Dekoracyjna fontanna pokojowa z kamienia naturalnego jest przeznaczona wyłącznie

jako obiekt dekoracyjny do ustawiania w zamkniętych pomieszczeniach do użytku prywatnego w domu Uwaga! Na szkody, które wynikają z niezgodnego z przeznaczeniem użycia fontanny lub jej podzespołów, nie udzielamy gwarancji i nie przejmujemy odpowiedzialności! | Instrukcja obsługi . Elementy

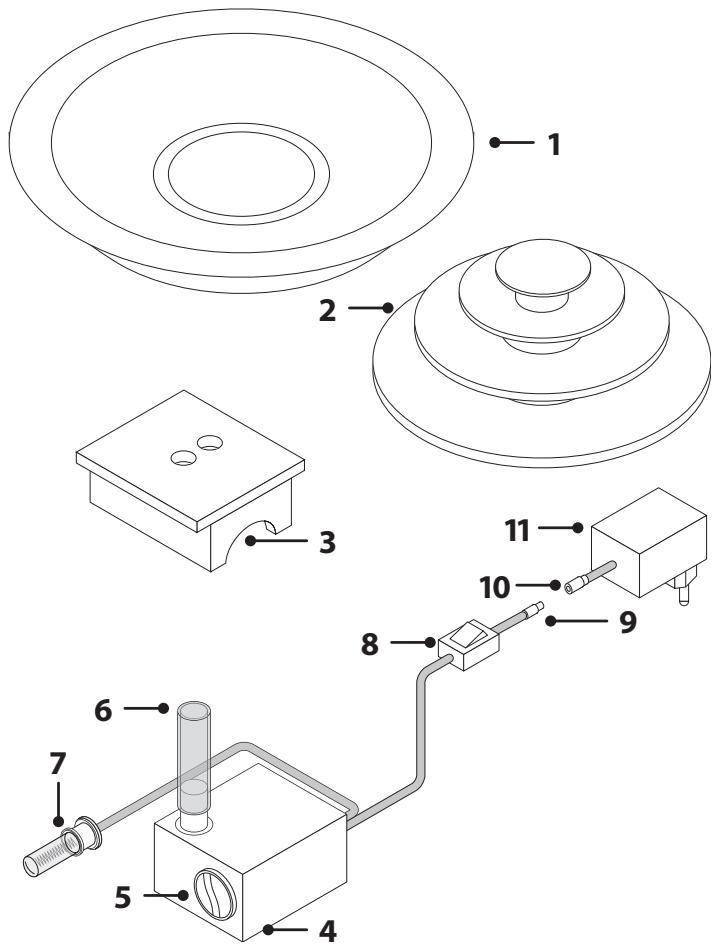

1. Aluminiowy zbiornik na wodę

2. Konstrukcja kaskady z kamienia naturalnego

3. Ława z kamienia naturalnego

6. Króciec do przyłącza węża

7. Lampa wodoszczelna

8. Włącznik/wyłącznik

9. Wtyczka na kablu sieciowym pompy wodnej

10. Wtyczka na kablu zasilacza sieciowego

11. Zasilacz sieciowy

Ułożyć w celu złożenia fontanny z kamienia naturalnego wszystkie elementy na płaskim, odpornym na zarysowania i poślizg podłożu, które może udźwignąć duży ciężar elementów z kamienia naturalnego.

Wyciągnąć wszystkie elementy ostrożnie z opakowania. Zwrócić uwagę na to, aby nie dopuścić do upadku elementów z kamienia naturalnego! Chwytać wszystkie elementy z kamienia naturalnego zawsze obiema rękoma, ponieważ elementy te są bardzo ciężkie.

Instrukcja obsługi |

. Składanie elementów

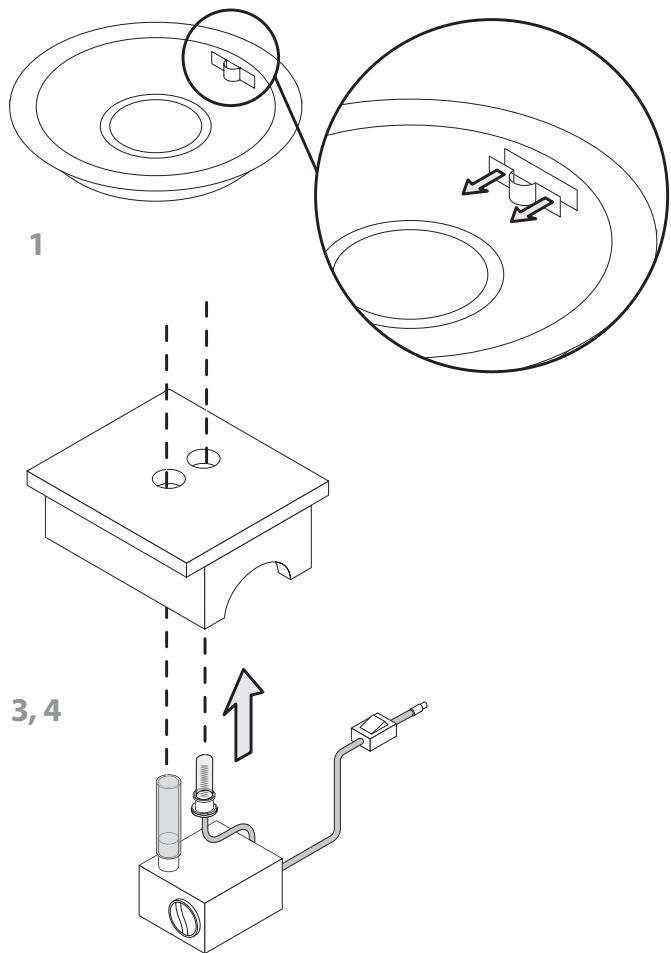

Odkręcić obie śruby uchwytu kabla na krawędzi aluminiowego zbiornika wodnego za pomocą wkrętaka krzyżakowego i ściągnąć obejmę z tworzywa sztucznego. Wyciągnąć ławę z kamienia naturalnego i ułożyć w taki sposób na boku, aby dolna strona z obiema stopkami wskazywała na osobę. Wyciągnąć pompę wodną i przeprowadzić zamocowaną na niej lampę wodoszczelną przez jeden z otworów w ławie kamiennej. Wcisnąć następnie zatyczkę gumową na dolnym końcu lampy wodoszczelnej w otwór tak mocno, jak to możliwe, tak aby lampa nie mogła przy obracaniu i osadzaniu ławy kamiennej w zbiorniku wodnym wypaść z otworu.

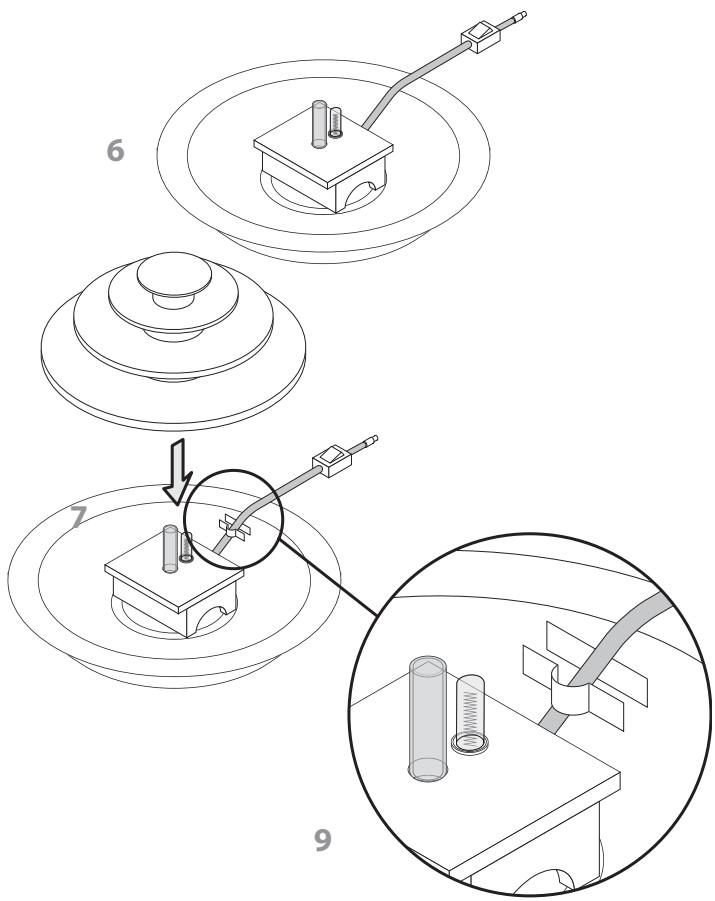

Podłączyć króciec przyłącza węża pompy wodnej przed drugi otwór w ławie kamiennej. Obrócić ławę z kamienia naturalnego z zamontowaną na niej pompą wodną w taki sposób, aby stała ona na swoich stopkach. Osadzić ławę z kamienia naturalnego i połączoną z nią pompę wodną w zbiorniku na wodę, przytrzymać przy | Instrukcja obsługi tym pompę wodną, aby króciec przyłącza węża nie mógł wypaść z otworu w ławie z kamienia naturalnego. Osadzić teraz konstrukcję kaskady z kamienia naturalnego w ten sposób powoli i ostrożnie na ławę, aby wąż we wnętrzu konstrukcji kaskady został do oporu wsunięty na króciec przyłącza węża pompy wodnej.

Wcisnąć przy tym pompę wodną z boku ręcznie w górę, aby króciec przyłącza węża nieco wystawał w górę i aby nasunięcie węża na króciec było łatwiejsze. Przy nasadzaniu konstrukcji kaskady zwrócić uwagę na to, aby nie uszkodzić lampy wodoszczelnej. Przeprowadzić kabel sieciowy pompy wodnej przez zamontowaną na stałe na krawędzi zbiornika na wodę część uchwytu kabla ze zbiornika na wodę.

Przykręcić plastikową obejmę za pomocą dwóch śrub z gniazdem krzyżakowym ponownie do zamontowanej na stałe części uchwytu kabla w ten sposób, aby kabel sieciowy pompy wodnej był na stałe zakleszczony pomiędzy uchwytem kabla i obejmą. Napełnić zbiornik wodą destylowaną do oznakowania „MAX“ na wewnętrznej stronie.

Instrukcja obsługi | Uwaga! . Uruchomienie Nigdy nie napełniać zbiornika na wodę inną cieczą niż woda! W przeciwnym wypadku uszkodzeniu może ulec pompa wodna! Po zakończeniu składania fontanny z kamienia naturalnego oraz wybraniu odpowiedniego miejsca ustawienia ...

Wskazówka Zalecamy używanie do napełniania zbiornika na wodę wyłącznie destylowanej wody zamiast wodociągowej/ pitnej. Otworzyć worek plastikowy ze znajdującymi się w komplecie fontanny kamieniami dekoracyjnymi, wyciągnąć kamienie i rozłożyć je w zbiorniku. Podłączyć wtyczkę sieciową na kablu sieciowym pompy wodnej z wtyczką na kablu zasilacza sieciowego. . Miejsce ustawienia

Ustawić fontannę z kamienia naturalnego na płaskim, odpornym na zarysowania, antypoślizgowym podłożu. Ponieważ podczas pracy fontanny z naturalnego kamienia woda może tryskać poza krawędź, nie ustawiać fontanny na podłożach, które mogą zostać uszkodzone przez wodę (np. meble, urządzenia elektryczne jak telewizor, wideo itd.). Podłączyć zasilacz sieciowy do gniazda. Dekoracyjna fontanna pokojowa z kamienia naturalnego jest teraz gotowa do pracy. Włączyć fontannę z kamienia naturalnego włącznikiem/ wyłącznikiem. | Instrukcja obsługi . Wskazówki bezpieczeństwa Nie włączać fontanny z kamienia naturalnego lub natychmiast wyłączyć ją, gdy w zbiorniku na wodę jest tak mało wody, że pompa wodna nie może być całkowicie zakryta wodą! Ostrzeżenie! Zadbać o to, aby zasilacz sieciowy nigdy nie był narażony na wilgoć lub został zmoczony! W przeciwnym wypadku istnieje niebezpieczeństwo porażenia prądem elektrycznym! Uwaga! Nie pozostawiać fontanny z kamienia naturalnego nigdy bez nadzoru, gdy jest włączony, aby w razie ewentualnych zakłóceń działania natychmiast wyciągnąć wtyczkę sieciową i uniknąć w ten sposób uszkodzenia fontanny z kamienia naturalnego! Zanim fontanna z kamienia naturalnego zostanie włączona, napełnić zbiornik na wodę do oznakowania „MAX” wodą destylowaną. . Zmiana prędkości tłoczenia i przepływu wody Prędkość tłoczenia przez pompę wodną może być zmieniana płynnie. Dzięki temu zwiększa się lub zmniejsza przepływ wody na konstrukcji kaskady.

Aby zmienić prędkość tłoczenia … Jeśli fontanna z kamienia naturalnego będzie używana z za niskim poziomem wody w zbiorniku na wodę, może dojść do przegrzania pompy wodnej i jej uszkodzenia!

Dlatego należy stale kontrolować poziom wody w zbiorniku wody, podczas gdy fontanna z kamienia naturalnego jest włączona. Podnieść konstrukcję kaskady ostrożnie z ławy kamiennej. Wyciągnąć zasilacz sieciowy z gniazda. Wyjąć kamienie dekoracyjne ze zbiornika na wodę. Wyciągnąć ławę z kamienia naturalnego z zamocowaną do niej pompą wodną ze zbiornika na wodę. Instrukcja obsługi | Teraz za pomocą pokrętła na przedniej stronie pompy wodnej można przestawić prędkość tłoczenia: W tym celu …

Dla niewielkiego przepływu wody obrócić pokrętło w kierunku oznakowania „MIN“. Dla większego przepływu wody obrócić pokrętło w kierunku oznakowania „MAX“. Osadzić ławę kamienną i pompę wodną ponownie na ich pierwotne miejsca w zbiorniku na wodę. Osadzić następnie konstrukcję kaskady ponownie na jej pierwotne miejsca na ławie kamiennej i wyłożyć zbiornik kamieniami dekoracyjnymi.

Podłączyć zasilacz sieciowy do gniazda. Dekoracyjna fontanna pokojowa z kamienia naturalnego jest teraz gotowa do pracy. Wyciągnąć zasilacz sieciowy z gniazda. Wyciągnąć wtyczkę sieciową na kablu sieciowym pompy wodnej z wtyczki na kablu zasilacza sieciowego. Odkręcić obie śruby uchwytu kabla na krawędzi aluminiowego zbiornika wodnego i ściągnąć obejmę z tworzywa sztucznego. Wyjąć kamienie dekoracyjne ze zbiornika na wodę. Podnieść konstrukcję kaskady z zamocowaną na niej pompie wodnej ostrożnie z ławy kamiennej. Wyciągnąć ławę z kamienia naturalnego z zamocowaną do niej pompą wodną ze zbiornika na wodę. . Utrzymanie Opróżnić zbiornik na wodę. Zanieczyszczona woda (np. przez kurz itd.) może negatywnie wpływać na działanie fontanny, zatkać pompę wody i tym samym prowadzić do uszkodzenia pompy wodnej! Osadzić ławę kamienną i pompę wodną ponownie na ich pierwotne miejsca w zbiorniku na wodę. Osadzić następnie konstrukcję kaskady ponownie na jej pierwotne miejsce na ławie. Dlatego należy wymieniać wodę destylowaną w zbiorniku na wodę fontanny raz w tygodniu na nową, czystą wodę destylowaną. | Instrukcja obsługi Przeprowadzić kabel sieciowy pompy wodnej przez zamontowaną na stałe na krawędzi zbiornika na wodę część uchwytu kabla ze zbiornika na wodę. Przykręcić plastikową obejmę za pomocą dwóch śrub z gniazdem krzyżakowym ponownie do zamontowanej na stałe części uchwytu kabla w ten sposób, aby kabel sieciowy pompy wodnej był na stałe zakleszczony pomiędzy uchwytem kabla i obejmą. Wyciągnąć wtyczkę sieciową na kablu sieciowym pompy wodnej z wtyczki na kablu zasilacza sieciowego. Wyjąć kamienie dekoracyjne ze zbiornika na wodę. Podnieść konstrukcję kaskady ostrożnie z ławy kamiennej. Napełnić zbiornik wodą destylowaną do oznakowania „MAX“. Włożyć kamienie dekoracyjne ponownie do zbiornika na wodę. Połączyć wtyczkę sieciową na kablu sieciowym pompy wodnej z wtyczką na kablu zasilacza sieciowego i podłączyć zasilacz sieciowy do gniazda. Dekoracyjna fontanna pokojowa z kamienia naturalnego jest teraz gotowa do pracy. . Usuwanie usterek .. Wodoszczelna lampa nie działa Jeśli lampa wodoszczelna nie świeci się, należy wymienić żarówkę halogenową na nową. Wyciągnąć ławę z kamienia naturalnego z zamocowaną do niej pompą wodną ze zbiornika na wodę. Wyciągnąć lampę wodoszczelną z otworu w ławie kamiennej i starannie osuszyć. Obrócić ostrożnie klosz ochronny i jednocześnie pociągnąć, aby zwolnić go z uchwytu na lampę. Wyciągnąć uszkodzoną żarówkę do przodu z uchwytu. Osadzić nową żarówkę halogenową (12 V/12 W), korzystając z miękkiej, niestrzępiącej się ściereczki w uchwyt. Uwaga! Nigdy nie dotykać nowej żarówki halogenowej gołymi rękoma, ponieważ może to ją uszkodzić! W tym celu …

Wyciągnąć zasilacz sieciowy z gniazda i odczekać 10 minut, aż lampa ochłodzi się. Wcisnąć i wkręcić jednocześnie ostrożnie klosz ochronny ponownie w uchwyt na lampę. Instrukcja obsługi |

Zamocować lampę wodoszczelną ponownie w pierwotnej pozycji na ławie kamiennej. Podłączyć wtyczkę sieciową na kablu sieciowym pompy wodnej z wtyczką na kablu zasilacza sieciowego i podłączyć zasilacz sieciowy do gniazda. Dekoracyjna fontanna pokojowa z kamienia naturalnego jest teraz gotowa do pracy. .. Pompa wodna nie działa grzaniu. Napełnić zbiornik wodą destylowaną do oznakowania „MAX“ i schładzać pompę wodną przez godzinę przed ponownym włączeniem fontanny z kamienia naturalnego. .. Inne zakłócenia działania Zwrócić się do naszego najbliższego partnera serwisowego, gdy….

wtyczka na kablu sieciowym pompy wodnej jest poprawnie połączona z wtyczką na kablu zasilacza sieciowego.

zasilacz jest prawidłowo podłączony do gniazda.

gniazdo, do którego podłączony jest zasilacz sieciowy, przewodzi prąd do innego podłączonego urządzenia lub

Jeśli błąd nie jest spowodowany jedną z tych przyczyn … Wyciągnąć zasilacz sieciowy z gniazda. Sprawdzić, czy w zbiorniku na wodę jest wystarczająca ilość wody, aby całkowicie pokryć wodą pompę wodną. Jeśli tak nie jest, prawdopodobnie pompa wodna uległa prze- | Instrukcja obsługi opisane w rozdziałach 11.1. i 11.2. zakłócenia działania nie dają się usunąć zgodnie z opisem podczas pracy fontanny wystąpiły inne zakłócenia działania Adresy naszych partnerów serwisowych są podane na karcie gwarancyjnej załączonej do urządzenia! Ostrzeżenie! Nie należy nigdy podejmować prób samodzielnej naprawy uszkodzonych kabli! Istnieje niebezpieczeństwo porażenia prądem! Uwaga! Nigdy nie otwierać obudowy pompy wodnej! Pompa wodna nie ma elementów, które mogłyby być konserwowane przez użytkownika. Otworzenie obudowy urządzenia powoduje wygaśnięcie gwarancji! Za szkody, które wynikają z otwarcia obudowy urządzenia lub prób naprawy, które nie zostały przeprowadzone przez wykwalifikowany personel, nie przejmujemy odpowiedzialności i nie udzielamy na nie gwarancji!
